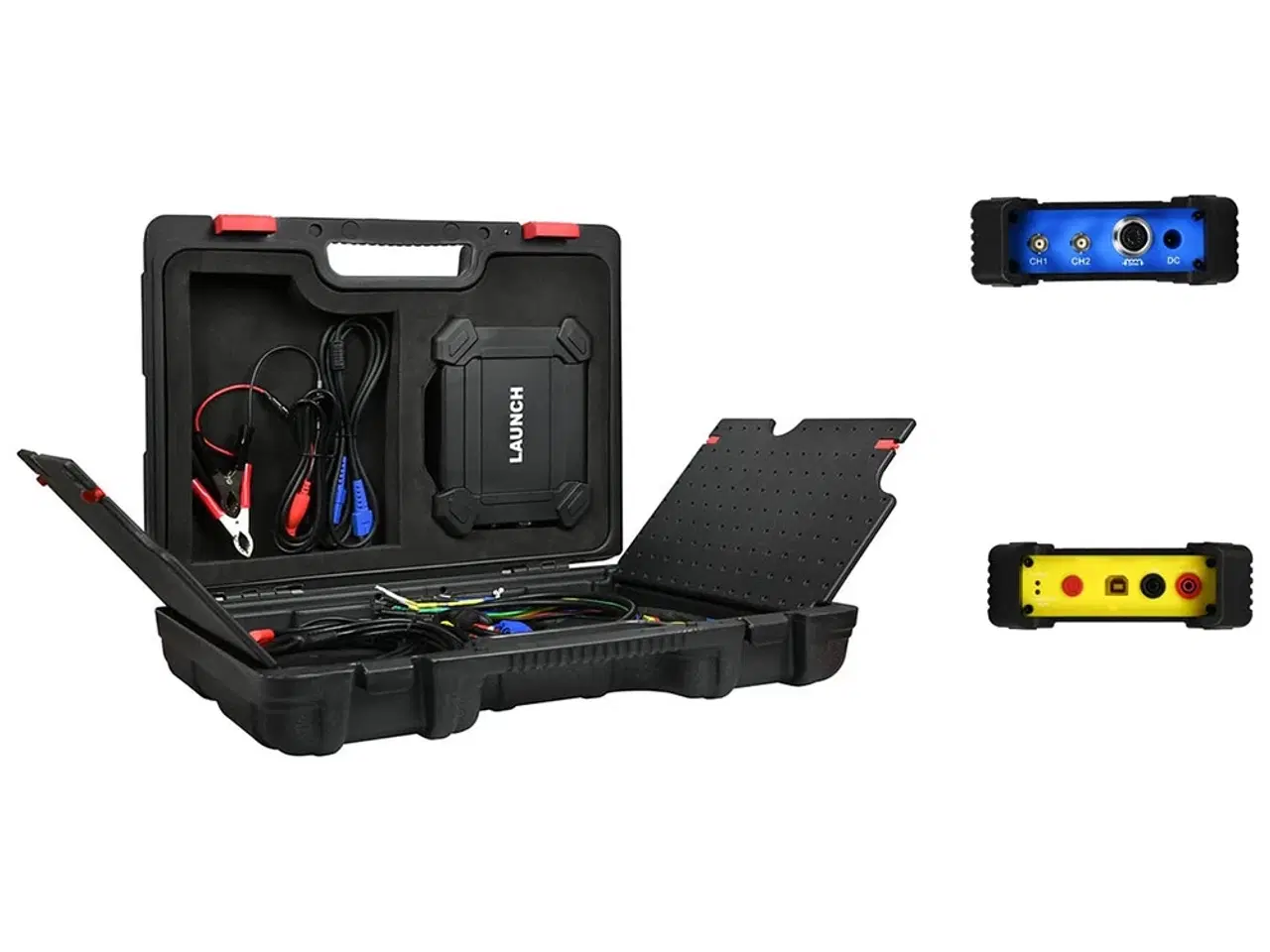

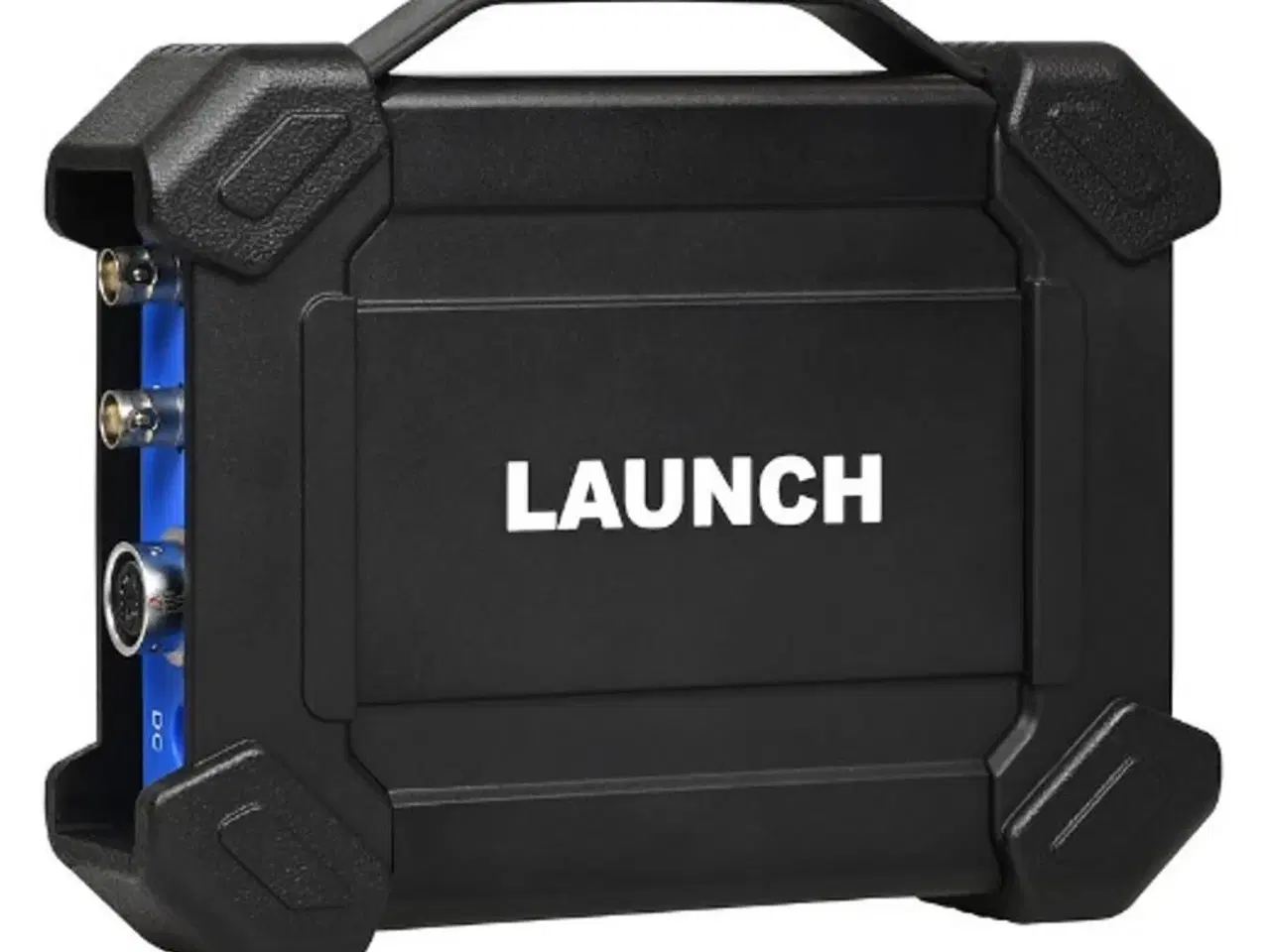

Launch X-431 S2-2 Sensorsimulator og tester

Tekniske parametre Sensormodul: Parameter: Område Antal kanaler: 2 Præcision: 1 % Amplitude sortiment: 0 – 20 V Maksimal udgangsstrøm: 20 mA Foruddefineret frekvensområde: 0 – 20 kHz Pulsfrekvens for kvadratbølgesignal: 0 – 15 kHz Kvadratbølgesignalydelse: 0 – 100 % Strømforsyning: Simulator sensor output / max strøm 20mA (output er drevet af batteri) - Drive solenoid, tændspole / output strøm 2A (ekstern strømforsyning) USB: USB2.0 Type B (med opladnings- og strømforsyningsfunktion/5V) Simulering af DC-spænding: Understøttelse Simulering af faste frekvenser: Understøttelse Foruddefineret bølgeformsimulering: Understøttelse Håndtegnet bølgeformsimulering: Understøttelse Grænseflade til signalgenerator: 2 Ekstern strømforsyningsport: 1 Magnetgrænseflade: 1 Grænseflade med fleremeter: 2 Arbejdstemperatur: 0 °C – 50 °C Opbevaringstemperatur: -30 °C – 70 °C Multimeter: Parameter: Område DC spænding: 0 V - 700 V Vekselstrømsspænding: 0 V – 700 V Modstand: 0 Ω – 40 MΩ Kapacitance: 0 F – 100 μF (maksimal 30 s måletid) Diode: 0 V – 1,5 V Registrering af kontinuitet: Lyder under 30 Ω Defineret Bølgeform: Der er 9 bølgeformer at vælge imellem; Fremad sinusbølge, omvendt sinusbølge, fremad firkantet bølge, omvendt firkantet bølge, mellemspænding, lige linje, høj / lav spænding lige linje, trekant bølge, og trapezformede bølge. Hyppighed: Angiv hyppigheden af den valgte bølgeform. Amplitude: Indstil amplituden af den valgte bølgeform. Forskydning: Angiv forskydningen af den valgte bølgeform. Fase: Indstil fasen for den valgte bølgeform. Arbejdscyklus: Angiv den valgte bølgeforms arbejdscyklus. Signalsynkronisering: Kan få CH1 og CH2 til at udsende signaler på samme tid. Håndtegnet Samlet ramme: 1-3 (valgfrit). Angiv det samlede antal outputpunkter Generelt er en bølgeform sammensat af 100 point. Værdierne 1-3 angiver, at du kan vælge 100, 200 eller 300 punkter for at danne en bølgeform. Rediger ramme: Du kan redigere en enkelt ramme eller redigere alle bølgeform: Du kan vælge en forudindstillet bølgeform og placere den i hånd-tegning område Frekvens: Frekvensen af en enkelt ramme (for 3-rammes udgang er den samlede frekvens den indstillede frekvens/3) Amplitude: Amplitude af outputbølgeformen Forskydning: Forskydning af outputbølgeformen
